Tüneller için ışıldayan yol işaretlemeleri; gün ışığının sınırlı olduğu, yapay aydınlatmanın uzun süre çalıştığı, yol kenarlarını ayırt etmenin zor olduğu ve tahliye güzergâhlarının açıkça belirlenmesi gereken yerlerde yol yüzeyi seviyesinde ek yönlendirme sağlayabilir.
Fotolüminesan işaretlemeler, uygun tünel aydınlatmasından enerji soğurur ve aydınlatma azaldıkça kademeli olarak görünür kalıcı ışıma yayar. Olası uygulamalar arasında seçili şerit yönlendirmeleri, yol kenarları, yaya tahliye güzergâhları, acil çıkışlar, bakım geçitleri ve diğer alçak seviyeli güzergâhlar bulunur.
Sistem seçmeden önce ilgili tüneli değerlendirin: ışıkla yüklenme koşulları, araç trafiği, kirlenme, güvenlik gereksinimleri ve bakım, açık hava yol ve zeminlerinden önemli ölçüde farklı olabilir.
Işıldayan tünel işaretlemeleri nasıl çalışır?
Işıldayan tünel işaretlemesi, genel olarak fotolüminesan malzeme içeren yol yüzeyi veya alçak seviye işaretlemelerini ifade eder. Malzeme, tekrarlanan bir döngüyle çalışır:
Yapay Işık → Enerji Soğurma → Enerji Depolama → Kalıcı Işıma → Yeniden Yüklenme
Tünelin normal işletimi sırasında uygun aydınlatma, fotolüminesan malzemeyi yükleyebilir.
Aydınlatma azaldığında, depolanan enerji kademeli olarak görünür ışık şeklinde yayılır. Bu, parlak görünmek için araç farları gibi haricî bir ışık kaynağına ihtiyaç duyan geleneksel yansıtıcı işaretlemelerden farklıdır.
Tünel koşullarını ve yükleme ışığını değerlendirin
Tüneller bazı özel zorluklar oluşturur:
- Sınırlı doğal gün ışığı
- Yapay aydınlatmaya bağımlılık
- Kesintisiz araç trafiği
- Egzoz ve toz kirliliği
- Kısıtlı kaçış güzergâhları
- Islak veya nemli koşullar
- Sınırlı görsel referans noktaları
Bu etkenler, ışıldayan işaretleme sisteminin bir açık hava yol projesinden doğrudan kopyalanmak yerine, tünel ortamına özel olarak tasarlanması gerektiği anlamına gelir.
Başlıca Yükleme Kaynağı Yapay Aydınlatmadır
Çoğu tünel uygulamasında yapay aydınlatma, yükleme enerjisinin en önemli kaynağıdır. Performans şunlara bağlıdır:
- Lamba türü
- Işık yoğunluğu
- İşaretlemeye olan mesafe
- Işığa maruz kalma süresi
- İşaretlemenin konumu
- Gölgede kalan alanlar
Doğrudan tünel aydınlatmasının altındaki bir işaretleme; duvara yakın, ekipman arkasında veya daha karanlık bir bölümde bulunan bir işaretlemeden farklı şekilde yüklenebilir. Gerçek sahada test yapmak bu nedenle şarttır.
Yönlendirme konumlarını ve yerleşimini seçin
Yol kenar çizgileri, olası uygulamalardan biridir. Aydınlatma azaldığında yol sınırının daha kolay belirlenmesini sağlamak için seçili kenar yönlendirmelerine fotolüminesan malzeme eklenebilir. Olası konumlar şunlardır:
- Tünel duvarları
- Yol banketleri
- Acil durum yürüyüş yolları
- Bakım bölgeleri
Normal trafik işletimi için gerekli geleneksel ve yansıtıcı yol işaretlemeleri, geçerli standartlara uygun şekilde korunmaya devam edilmelidir.
Şerit Yönlendirmesi
Seçili ışıldayan işaretlemeler, geleneksel şerit çizgilerini tamamlayabilir. Şunları vurgulamaya yardımcı olabilirler:
- Şerit sınırları
- Virajlar
- Şerit geçişleri
- Tünel girişleri ve çıkışları
Ancak yoğun araç trafiği ciddi aşınmaya yol açar. Malzeme sistemi, gerçek lastik temasına göre seçilmelidir.
Acil Durum Tahliye Güzergâhları
En ilgi çekici tünel uygulamalarından biri, alçak seviyede acil durum yönlendirmesidir. Şu alanlar boyunca fotolüminesan işaretlemeler düşünülebilir:
- Acil durum yürüyüş yolları
- Kaçış güzergâhları
- Enine bağlantı geçitleri
- Acil durum kapıları
- Sığınma alanları
İşaretleme zemin seviyesine yakın konumlandırıldığından, normal aydınlatma koşulları değiştiğinde ek bir görsel referans sağlayabilir. Gerekli acil durum aydınlatmasını ve tahliye sistemlerini tamamlamalı, bunların yerini almamalıdır.

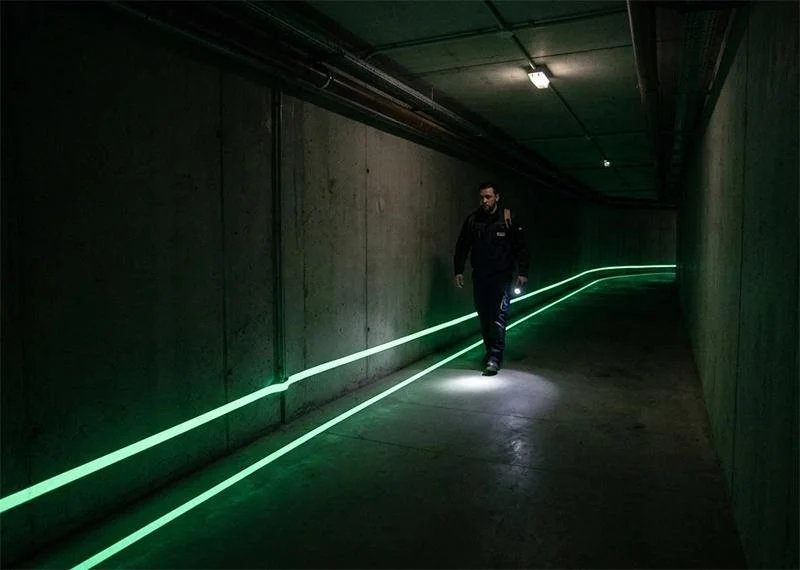

Acil Durum Yaya Yolları
Birçok tünelde yükseltilmiş veya ayrılmış acil durum yürüyüş yolları bulunur. Işıldayan bir çizgi şu alanlar boyunca uygulanabilir:
- Yürüyüş yolu kenarları
- Duvar dipleri
- Basamak geçişleri
- Yön değişiklikleri
Kesintisiz işaretlemeler, güzergâhı takip etmeyi tek tek yerleştirilmiş ışıldayan noktalara göre kolaylaştırabilir.
Acil Çıkış Okları
Fotolüminesan oklar, acil çıkışlara doğru yönü belirginleştirebilir. Tipik işaretlemeler şunları içerebilir:
ÇIKIŞ →
← ÇIKIŞ
veya izin verilen yerlerde evrensel olarak tanınan tahliye sembolleri.
Tasarım basit kalmalıdır. Çok fazla ışıldayan grafik, anlaşılırlığı azaltabilir.
Enine Bağlantı Geçidi Yönlendirmesi
Uzun tünellerde, farklı tünel tüplerini veya korumalı alanları birbirine bağlayan acil durum enine geçitleri bulunabilir. Fotolüminesan işaretlemeler şunları vurgulamak için kullanılabilir:
- Enine bağlantı geçidi girişleri
- Zemin güzergâhları
- Kapı sınırları
- Yön okları
Bu işaretlemeler, önemli konumların görsel olarak daha kolay tanınmasına yardımcı olabilir.
Duvar ve Zemin Yönlendirmesi Birlikte Çalışabilir
Tünel yönlendirmesinin yalnızca yol yüzeyi işaretlemelerine dayanması gerekmez. Koordineli bir sistem şunları birleştirebilir:
- Zemin seviyesinde ışıldayan çizgiler
- Duvar dibi işaretlemeleri
- Yön okları
- Acil çıkış göstergeleri
Bu, kesintisiz alçak seviyeli bir görsel güzergâh oluşturur.
Tünel Virajları
Virajlı tünel bölümleri, uzun mesafeli görüşü azaltabilir. Kesintisiz ışıldayan kenar yönlendirmesi, güzergâhın şeklini belirginleştirmeye yardımcı olabilir. Bu, özellikle şu alanların çevresinde yararlı olabilir:
- Virajlar
- Şerit geçişleri
- Acil durum banketleri
Yine, fotolüminesan işaretlemeler gerekli trafik sistemlerini tamamlayıcı nitelikte olmalıdır.
Yansıtıcı, fotolüminesan ve LED sistemleri karşılaştırın
Yansıtıcı ve Fotolüminesan Tünel İşaretlemelerinin Karşılaştırılması
Bu teknolojiler farklı şekilde çalışır.
Yansıtıcı İşaretleme
Şu kaynaklardan gelen haricî ışığı yansıtır:
- Araç farları
- Tünel aydınlatması
Işık tutulduğunda güçlü görünürlük sağlayabilir.
Fotolüminesan İşaretleme
Işığı önceden depolar ve aydınlatma azaldığında görünür kalıcı ışıma yayar. Bu iki teknoloji mutlaka birbirinin rakibi değildir. Bazı uygulamalarda birbirini tamamlayabilir.
Yansıtıcı ve Işıldayan İşlevler Birleştirilebilir mi?
İşaretleme sistemine bağlı olarak, yansıtıcı ve fotolüminesan özellikler aynı yönlendirme stratejisine dâhil edilebilir. Amaç şu olabilir:
Normal İşletim → Güçlü Yansıtıcı Görünürlük
Azaltılmış Aydınlatma → Tamamlayıcı Fotolüminesan Kalıcı Işıma
Yüzey işlemleri, cam kürecikler, agregalar ve son katlar ışıma performansını etkileyebileceğinden, birleştirilmiş her sistem test edilmelidir.
Işıldayan İşaretleme ile LED Tünel Yönlendirmesinin Karşılaştırılması
LED sistemleri aktif olarak ışık üretir. Fotolüminesan işaretlemeler pasif kalıcı ışıma sağlar.
Fotolüminesan İşaretleme
- Kalıcı ışımanın kendisi için elektrik kablolaması gerekmez
- Pasif çalışma
- Zemin veya duvar yüzeyleriyle bütünleştirilebilir
- Parlaklık kademeli olarak azalır
LED Yönlendirme
- Elektrik enerjisi gerektirir
- Aktif aydınlatma üretir
- Kontrollü parlaklığı sürdürebilir
- Elektrik altyapısı ve bakımı gerektirir
Birçok tünel projesi, ana sistem olarak elektrikli aydınlatmayı, ek yönlendirme olarak ise fotolüminesan malzemeyi kullanabilir.
Uyumlu pigmentleri, bağlayıcıları ve taban katlarını seçin
Tünel uygulamalarında şu unsurlar dikkate alınmalıdır:
- Art ışıma performansı
- Işıkla yüklenme verimliliği
- Bağlayıcı uyumluluğu
- Aşınma direnci
- Suya dayanıklılık
- Temizliğe dayanım
- Yüzeye yapışma
En parlak pigment numunesi, otomatik olarak en iyi tünel kaplaması değildir. Sistemin tamamı önemlidir.
Bağlayıcı Şeffaflığı Neden Önemlidir?
Fotolüminesan parçacıkların yüklenmek için ışığa ihtiyacı vardır. Aşırı opak bir bağlayıcı, pigmente ulaşan ışık miktarını azaltabilir. Uygun bir bağlayıcı şu unsurları dengelemelidir:
Şeffaflık + Yapışma + Dayanıklılık + Su Direnci
Kaplama, tünelin bakım ortamına da dayanmalıdır.
Beyaz Taban Katı
Açık renkli bir taban, birçok ışıldayan kaplamanın algılanan parlaklığını artırabilir. Tipik bir zemin sistemi şunları içerebilir:
Beton Alt Yüzey
↓
Astar
↓
Beyaz Taban Katı
↓
Fotolüminesan Katman
↓
Şeffaf Koruyucu Tabaka
Kesin yapı, seçilen malzeme sistemine bağlıdır.
Sistemi alt yüzeye ve trafiğe göre seçin
Tünellerde beton yaygındır. Işıldayan kaplama uygulamadan önce şunları kontrol edin:
- Nem
- Toz
- Zayıf yüzey katmanları
- Yağ
- Mevcut kaplamalar
- Çatlaklar
Yüzey hazırlığı, temizlik veya mekanik işlemleri içerebilir. İyi yapışma şarttır.
Asfalt Yol Yüzeyleri
Işıldayan malzeme doğrudan asfalt trafik yüzeylerinde kullanılıyorsa, sistem şunlara dayanmalıdır:
- Lastik kaynaklı aşınma
- Sıcak
- Yüzey hareketi
- Yağ kirliliği
- Yoğun trafik
Bu, korumalı bir acil durum yürüyüş yolundan çok daha zorlayıcıdır. Bu nedenle işaretlemenin konumu son derece önemlidir.
Acil Durum Yürüyüş Yolu ile Araç Şeridinin Karşılaştırılması
Bu iki alanda otomatik olarak aynı kaplama kullanılmamalıdır.
Acil Durum Yürüyüş Yolu
Genellikle nispeten az mekanik aşınmaya maruz kalır.
Araç Şeridi
Sürekli lastik aşınmasına ve çok daha yüksek mekanik zorlanmaya maruz kalır. Bir yürüyüş yolunda iyi performans gösteren ışıldayan kaplama, yoğun trafikli bir şeride uygun olmayabilir.
Kirlenmeyi, nemi ve yol tutuşunu dikkate alın
Tünel yüzeylerinde şunlar birikebilir:
- Yol tozu
- Lastik parçacıkları
- Egzoz kalıntısı
- Yağ
- Kir
Bu kirleticiler, ışığın ışıldayan malzemeye ulaşmasını engelleyebilir. Sonuç olarak, pigmentin kendisi işlevini sürdürse bile ışıkla yüklenme performansı kademeli olarak azalabilir.
Temizlik Kritik Öneme Sahiptir
Tünel ortamlarında düzenli temizlik özellikle önemlidir. Bakım şunları içerebilir:
- Tozun giderilmesi
- Yıkama
- Yağ kirlerinin giderilmesi
- Duvar dibi işaretlemelerinin temizlenmesi
- Koruyucu kaplamaların incelenmesi
Temiz bir fotolüminesan yüzey genellikle daha etkili şekilde yüklenir.
Su ve Nem
Bazı tünellerde şunlar görülür:
- Yoğuşma
- Su sızıntısı
- Yüksek nem
- Islak yol yüzeyi
Bu nedenle kaplama sistemi uygun su direnci sağlamalıdır. Nemli beton yapışmayı etkileyebileceği için, uygulamadan önce nem koşulları da dikkate alınmalıdır.
Kayma Direnci
Yürüme veya trafik yüzeyine uygulanan her ışıldayan kaplama, uygun tutunmayı korumalıdır. Bu, özellikle şu alanlarda önemlidir:
- Acil durum yürüyüş yolları
- Basamaklar
- Rampalar
- Islak alanlar
Uyumlu kaydırmaz agrega gerekebilir. Sistem şu unsurları dengelemelidir:
Işıma Performansı + Kayma Direnci + Dayanıklılık
Gerekli aydınlatma ve güvenlik sistemlerini koruyun
Tünel malzemeleri sıkı güvenlik ve yangın performansı gereksinimlerine tabi olabilir. Bu, özellikle şu alanlar için önemlidir:
- Kaçış güzergâhları
- Duvar kaplamaları
- Acil durum sistemleri
- Kapalı altyapı tesisleri
Malzeme seçiminde her zaman geçerli tünel, ulaşım, yapı ve yangın mevzuatı dikkate alınmalıdır. Uygun belgeler olmadan fotolüminesan ürünlerin belirli bir güvenlik standardını karşıladığı varsayılmamalıdır.
Işıldayan İşaretlemeler Tünel Aydınlatmasının Yerini Alabilir mi?
Hayır. Fotolüminesan işaretlemeler görsel yönlendirme sağlar, ancak tünel ortamını aydınlatmaz. Şunları görmek için gereken aydınlatmanın yerini alamazlar:
- Araçlar
- Yayalar
- Engeller
- Yoldaki tehlikeler
- Tünel ekipmanı
En uygun yaklaşım, bunları tamamlayıcı yönlendirme olarak değerlendirmektir.
Acil Durum Aydınlatmasının Yerini Alabilirler mi?
Otomatik olarak alamazlar. Tünellerin acil durum sistemleri; aydınlatma, yedeklilik, levhalar ve tahliye konusunda belirli mevzuat gereksinimlerine tabi olabilir. Fotolüminesan işaretlemeler bu sistemleri destekleyebilir, ancak kendiliğinden bunların yerine geçen bir çözüm olarak görülmemelidir.
Tünelde ışıkla yüklenmeyi, kalıcı ışımayı ve dayanıklılığı test edin
Geniş ölçekli uygulamadan önce tünel içinde bir test bölümü oluşturun. Gerçekte kullanılacak şu unsurları kullanın:
- Beton veya asfalt
- Astar
- Taban katı
- Fotolüminesan kaplama
- Koruyucu katman
Ardından numuneyi mevcut tünel lambalarıyla yükleyin. Yalnızca güçlü bir laboratuvar lambasına güvenmeyin.
Farklı Tünel Konumlarını Test Edin
Tek bir test noktası, tünelin tamamını temsil etmeyebilir. Şu örnekler gibi farklı aydınlatma koşullarına sahip alanları test edin:
- Doğrudan lambaların altında
- Aydınlatma armatürleri arasında
- Duvarların yakınında
- Acil durum yürüyüş yolları
- Enine bağlantı geçitleri
Bu, ışıkla yüklenmenin daha zayıf olabileceği alanların belirlenmesine yardımcı olur.
Kalıcı Işımayı Farklı Zamanlarda Gözlemleyin
Yüklemeden sonra işaretlemeyi birkaç farklı zaman aralığında gözlemleyin. Örneğin:
- Aydınlatma azaltıldıktan hemen sonra
- 10 dakika sonra
- 30 dakika sonra
- 60 dakika sonra
Bu, yalnızca ilk parlaklığa bakarak karar vermekten daha gerçekçi bir performans değerlendirmesi sağlar.
Temizliğe Dayanımı Test Edin
Tünel işaretlemelerinin sık temizlenmesi gerekebileceğinden, denemeye temizliği de dâhil edin. Tekrarlanan temizliğin şu unsurları etkileyip etkilemediğini kontrol edin:
- Yüzey dokusu
- Son kat şeffaflığı
- Yapışma
- Işıma performansı
Bu, uzun vadeli bakım planlaması açısından özellikle önemlidir.
Tam Uygulamadan Önce Test Edin
Pratik bir tünel denemesi şunları değerlendirmelidir:
Işıkla Yüklenme + Kalıcı Işıma + Yapışma + Kayma Direnci + Temizlik + Su Direnci + Aşınma
Geniş ölçekli uygulama ancak sistemin tamamı değerlendirildikten sonra düşünülmelidir.
Bir bakışta tünel uygulamaları
Fotolüminesan işaretleme özellikle şu alanlarda yararlı olabilir:
Acil Durum Yürüyüş Yolları
Kesintisiz alçak seviyeli güzergâh yönlendirmesi.
Enine Bağlantı Geçitleri
Acil durum bağlantılarının vurgulanması.
Çıkış Güzergâhları
Oklar ve zemin seviyesinde yönlendirme.
Duvar Dipleri
Kesintisiz ışıldayan güzergâh tanımlaması.
Bakım Alanları
Seçili sınırların alçak seviyede tanımlanması.
Seçili Yol Kenarları
Uygun yerlerde tamamlayıcı gece yönlendirmesi.
İncelemeleri, temizliği ve onarımları planlayın
Tüneldeki ışıldayan işaretleme sistemi düzenli aralıklarla incelenmelidir. Şunları kontrol edin:
- Kir birikimi
- Aşınma
- Soyulma
- Azalan ışıma
- Son kat hasarı
- Suyla ilgili sorunlar
Küçük kusurlar büyümeden onarılmalıdır.
Saha testlerini kullanarak bir tünel yönlendirme sistemi seçin
Tüneller için ışıldayan yol işaretlemeleri, en zorlu düşük ışıklı ulaşım ortamlarından birinde yararlı tamamlayıcı görsel yönlendirme sağlayabilir. En umut verici uygulamaları şunlardır:
- Acil durum yürüyüş yolları
- Çıkış güzergâhları
- Enine bağlantı geçitleri
- Duvar dibi yönlendirmesi
- Seçili şerit ve kenar işaretlemeleri
Ancak tüneldeki performans büyük ölçüde sistemin tamamına bağlıdır:
Yapay Yükleme Işığı + Fotolüminesan Malzeme + Doğru Alt Yüzey Hazırlığı + Dayanıklı Bağlayıcı + Kayma Direnci + Temizlik + Bakım
En önemli adım, geniş ölçekli uygulamadan önce malzemeyi gerçek tünel aydınlatması ve çevre koşulları altında test etmektir.
Fotolüminesan işaretlemeler; gerekli tünel aydınlatmasını, yansıtıcı işaretlemeleri, acil durum levhalarını ve tahliye sistemlerini otomatik olarak değiştirmek yerine tamamlamalıdır.
