BOQ немесе төсем сипаттамасында фотолюминесцентті толтырғышты қалай көрсету керек

Жоба сызбасында жай ғана былай жазылуы мүмкін:

«Жаяу жүргіншілер жолына жарқырайтын тастар төсеу».

Нақты құрылыс жобасы үшін бұл әдетте жеткіліксіз.

Мердігер мыналарды білмеуі мүмкін:

• қандай жарқырау түсі қажет екенін

• қандай түйіршік өлшемін қолдану керегін

• қанша материал қолдану керегін

• толтырғышты араластыру немесе бетіне себу керегін

• тастың қанша бөлігі ашық қалуы керегін

• оның қандай жол жабынына төселетінін

• дайын беттің қалай бекітілетінін

Осының салдарынан әртүрлі мердігерлер мүлде әртүрлі жүйелердің бағасын ұсынуы мүмкін.

Сәулетшілер, кеңесшілер, мердігерлер және жоба сатып алушылары үшін нақтырақ фотолюминесцентті толтырғыш сипаттамасы баға ұсыныстарын салыстыруды жеңілдетеді және төсеу кезіндегі түсінбеушіліктерді азайтады.

Мақсат барынша ұзақ сипаттама жазу емес.

Мақсат дайын жол жабынына шын мәнінде әсер ететін параметрлерді анықтау.

Қолданылу орнынан бастаңыз





Жарқырайтын толтырғыштың өзін сипаттамас бұрын материалдың қайда қолданылатынын анықтаңыз.

Мысалы:

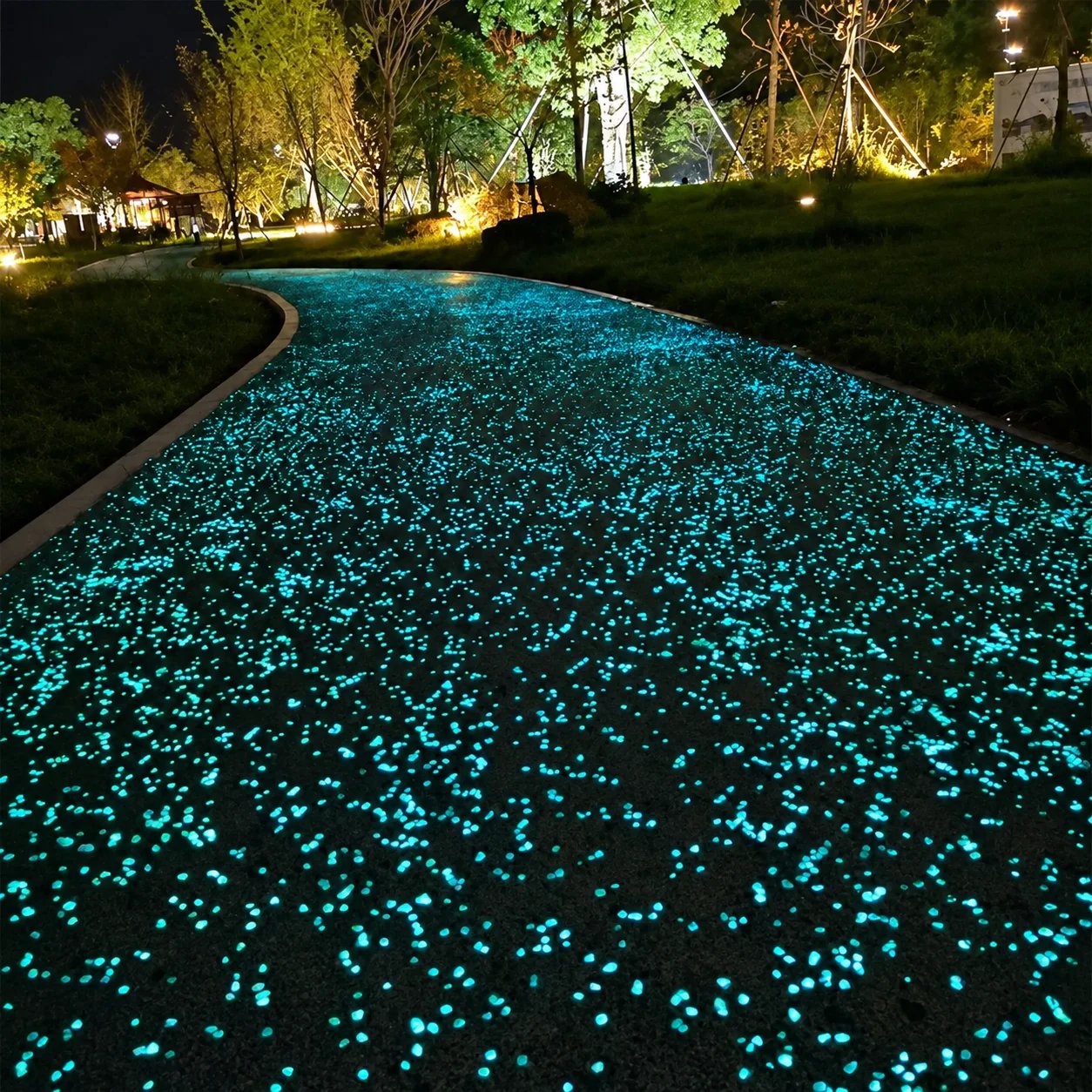

• жаяу жүргіншілер жолы

• велосипед жолы

• саябақ соқпағы

• ландшафтық алаң

• бассейн маңындағы төсем

• аула

• курорттағы жаяу жол

• сәндік жиек

Бұл маңызды, себебі сәндік бақ жолына қойылатын талаптар үлкен қоғамдық соқпаққа қойылатын талаптардан едәуір өзгеше болуы мүмкін.

Пайдалы BOQ тармағы тек материал атауын емес, қолданылудың толық сипаттамасын қамтуы керек.

Мынаның орнына:

Фотолюминесцентті толтырғыш

мынаны қарастырыңыз:

Сырттағы жаяу жүргіншілер жолының бетіне арналған фотолюминесцентті толтырғыш.

Бұл мердігерге бірден көбірек мәнмәтін береді.

Жол жабынының негізін анықтаңыз

Келесі сұрақ:

Жарқырайтын толтырғыш қандай материалға енгізіледі?

Әдеттегі негіздерге мыналар жатады:

• бетон

• толтырғышы ашық бетон

• асфальт

• шайырмен байланыстырылған төсем

• сәндік үстіңгі қабат жүйелері

Төсеу әдісі осы таңдауға едәуір тәуелді.

Мысалы, толтырғышты жаңа құйылған бетонның бетіне себуге, ашық толтырғышты әрлеудің бөлігі ретінде ашуға, жаңа төселген асфальтқа таптап енгізуге немесе үйлесімді шайыр жүйесіне қосуға болады.

Сондықтан сипаттамада негіз нақты көрсетілуі керек.

Жарқырау түсін көрсетіңіз

Тек мынаны жазбаңыз:

«Жарқырау түсі сәулетшінің таңдауы бойынша».

егер түсі әлдеқашан белгілі болса.

Кең таралған нұсқалар мыналарды қамтуы мүмкін:

Көк

Көк-жасыл

Сары-жасыл

Ірі жобаларда сипаттама жаппай жеткізуден бұрын нақты үлгілерді бекітуді де талап ете алады.

Бұл пайдалы, себебі түнгі фотосуреттерде экспозиция мен өңдеуге байланысты жарқырау түстері өзгеше көрінуі мүмкін.

Қарапайым сипаттамада былай жазуға болады:

Жарқырау түсі: бекітілген нақты үлгіге сәйкес көк-жасыл.

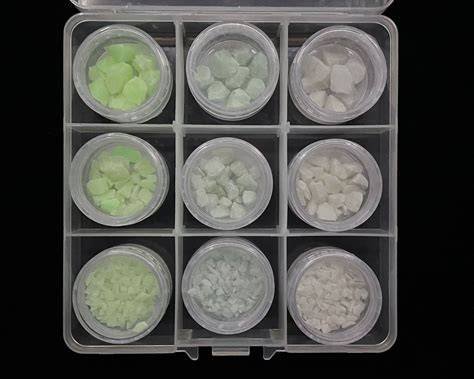

Түйіршік өлшемін көрсетіңіз



Түйіршік өлшемі сыртқы көрініске де, төсеуге де қатты әсер етеді.

Қазіргі өнім ассортиментіңіз үшін оған мыналар кіруі мүмкін:

• 1–5mm

• 5–10mm

• 10–20mm

Көрнекі әсер маңызды болса, мұны белгісіз қалдырмаңыз.

Мысалы:

Түйіршік өлшемі: 5–10mm

мынадан әлдеқайда нақты:

Орташа жарқырайтын тастар.

Жобада бірнеше өлшем қолданылса, әр өлшемнің жоспарланған қоспасын немесе орналасу орнын көрсетіңіз.

Тек «Жарқырайтын тастар» деп жазудан аулақ болыңыз

«Жарқырайтын тастар» жалпы өнім атауы ретінде пайдалы.

Бірақ техникалық сипаттамада мынаны қолданған дұрыс:

Фотолюминесцентті толтырғыш

немесе:

Төсемге арналған фотолюминесцентті толтырғыш

Бұл құжатты мердігерлер, кеңесшілер және сатып алу топтары үшін түсініктірек етеді.

Оңай тану үшін қажет болса, жақша ішінде «жарқырайтын тастар» атауын да қалдыруға болады.

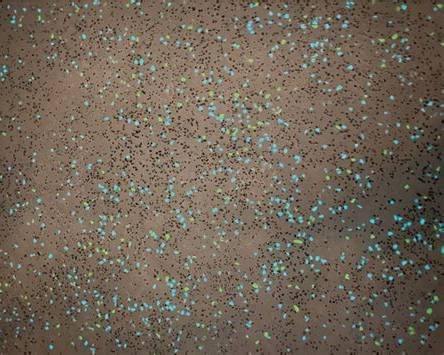

Қажетті көрнекі тығыздықты анықтаңыз

Баға айырмашылықтарының ең үлкен себептерінің бірі жабу тығыздығы.

Екі мердігер бірдей түйіршік өлшемін қолданып, соған қарамастан мүлде әртүрлі мөлшерге баға ұсынуы мүмкін.

Сипаттамада жобаға төмендегілердің қайсысы қажет екені көрсетілуі керек:

Сирек себу

Жарқырайтын түйіршіктердің арасы көрінетін нәзік сәндік әсер.

Орташа тығыздық

Кәдімгі жол жабыны басым болып қала отырып, жарқырайтын бет анығырақ көрінеді.

Жоғары тығыздық

Фотолюминесцентті толтырғыш дайын беттің негізгі көрнекі ерекшелігіне айналады.

Егер нақты kg/m² әлі расталмаса, толық құрылыс басталғанға дейін соңғы тығыздықты белгілеу үшін бекітілген сынақ панелін пайдаланыңыз.

Шығын мөлшерін тым ерте жорамалдамаңыз

BOQ үшін көбіне мөлшер қажет болады.

Бірақ фотолюминесцентті толтырғыш шығыны мыналарға байланысты:

• түйіршік өлшемі

• қолдану тығыздығы

• негіз

• енгізу тереңдігі

• өрнек

• төсеу әдісі

Сондықтан бір kg/m² көрсеткішін барлық жобаға көшірмеңіз.

Жақсырақ тәсіл:

«Қолдану тығыздығы бекітілген үлгі панеліне сәйкес болуы тиіс».

Содан кейін мердігер нақты сынақ алаңына сүйеніп, материал шығынын анықтай алады.

Ірі жобаларда бұл шамадан тыс артық немесе жеткіліксіз тапсырыс берудің алдын алады.

Төсеу әдісін анықтаңыз

Бұл сипаттаманың ең маңызды бөліктерінің бірі.

Бетон үшін құжатта былай көрсетілуі мүмкін:

Фотолюминесцентті толтырғыш жаңа құйылған бетонға таратылып, жеткілікті көрінетін ашық бетін сақтай отырып, үстіңгі бетіне енгізілуі тиіс.

Асфальт үшін:

Толтырғыш жаңа төселген асфальттың үстіңгі қабатына жағылып, тиісті таптау әдісімен енгізілуі тиіс.

Шайыр үшін:

Толтырғыш бекітілген үлгіге және байланыстырғыш өндірушісінің ұсынымдарына сәйкес сыртта қолдануға үйлесімді шайырлы төсем жүйесіне қосылуы тиіс.

Нақты тұжырым жол жабынының жобасына сәйкес болуы керек.

Беттің ашық қалуына қойылатын талаптарды қосыңыз



Фотолюминесцентті толтырғыш үшін көріну маңызды.

Түйіршіктер тым терең көмілсе, жарқырайтын беттің көп бөлігі жарық қабылдай алмайды немесе қараңғы түскеннен кейін көрінбейді.

Егер олар тым бос болса, төзімділік төмендеуі мүмкін.

Сондықтан сипаттамаға мынадай нәтижеге негізделген талапты қосуға болады:

Фотолюминесцентті түйіршіктер жарық жинауға және кейінгі жарқыраудың көрінуіне жеткілікті ашық бетті сақтай отырып, берік бекітілуі тиіс.

Бұл әр түйіршік өлшеміне сәйкес келе бермейтін кездейсоқ енгізу тереңдігін көрсетуден пайдалырақ.

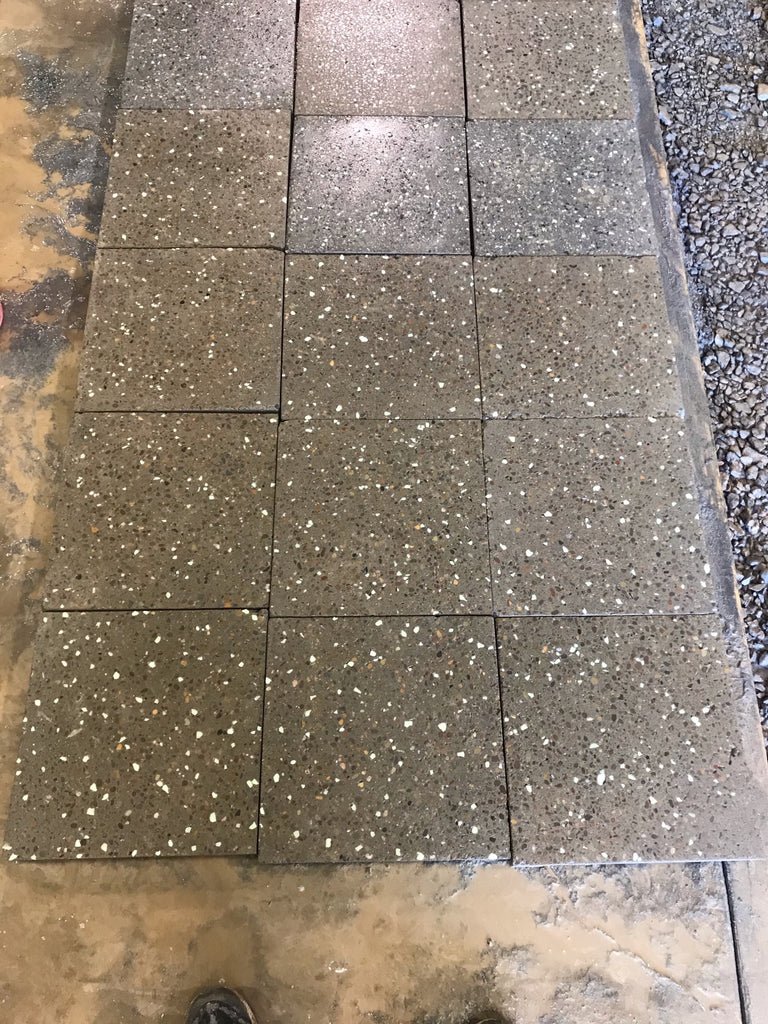

Үлгі панелін талап етіңіз





Ірі жобалар үшін бұл сипаттаманың ең пайдалы талаптарының бірі.

Үлгі панелі мыналарды растауға мүмкіндік береді:

• жарқырау түсі

• түйіршік өлшемі

• тығыздық

• негіз түсі

• бет текстурасы

• енгізу тереңдігі

• күндізгі көрініс

• түнгі көрініс

BOQ немесе сипаттамада былай көрсетуге болады:

Мердігер толық төсеуге дейін бекітуге арналған өкілдік үлгі панелін дайындауы тиіс.

Бұл жүздеген шаршы метр төселгенге дейін барлығының күтілетін әрлеуге келісуіне көмектеседі.

Үлгіні күндіз де, түнде де бекітіңіз

Бұл маңызды.

Жарқырайтын жол жабынын тек күндізгі жарықта бекітуге болмайды.

Үлгіні мына уақытта қарау керек:

күндіз

және

қараңғы түскеннен кейін.

Күндізгі тексеруде мыналар бағалануы керек:

• түстер үйлесімі

• текстура

• толтырғыштың таралуы

• бет сапасы

Түнгі тексеруде мыналар бағалануы керек:

• көрінетін жарқырау

• өрнектің біркелкілігі

• контраст

• жалпы көрініс

Бұл бекіту үдерісін әлдеқайда шынайы етеді.

Жол жабынының фондық түсін анықтаңыз

Жарқырайтын толтырғыш мына фондарда мүлде басқаша көрінуі мүмкін:

• ашық сұр бетон

• қара бетон

• қара асфальт

• түсті шайыр

• сәндік ашық толтырғыш

Көрініс маңызды болса, сипаттамада жол жабынының түсі де көрсетілуі керек.

Мысалы:

Негізгі бет: қара асфальт

немесе:

Бетон әрлеуі: ашық сұр ашық толтырғыш

Бұл көрініске қатысты күтулерді бақылауды жеңілдетеді.

Қажетті қолдану аумағын көрсетіңіз

Жарқырайтын материал тек таңдап қолданылса, жалпы шаршы метрді ғана көрсетпеңіз.

Мысалы, жобада жарқырайтын толтырғыш тек мына жерлерде қолданылуы мүмкін:

• жол жиектері

• кіреберіс аймақтары

• бұрылыстар

• қиылыстар

• сәндік жолақтар

• арнайы өрнектер

Сызбада бұл аймақтар нақты көрсетілуі керек.

Бұл материал мөлшері мен жоба құнын айтарлықтай өзгертуі мүмкін.

Өрнекке қойылатын талаптарды қосыңыз

Кейбір жобаларда мынадай арнайы жарқырайтын графика қолданылады:

• жұлдыздар

• бағыттауыштар

• логотиптер

• бағыт сызықтары

• толқындар

• жиек жолақтары

Өрнектер қажет болса, мыналарды қосыңыз:

• өлшемдер

• аралықтар

• түс

• бағытталу

• қайталану жиілігі

Мердігерді шағын тұжырымдамалық көріністен өрнекті өз бетінше түсіндіруге мәжбүрлемеңіз.

Түс пен өлшем үшін үлгіні бекітуді көрсетіңіз

Түстің жазбаша атауы әрдайым жеткіліксіз.

Бір жеткізушінің «Көк-жасыл» түсі екіншісінікімен бірдей көрінбеуі мүмкін.

Сатып алу бірізділігі үшін сипаттамада былай жазуға болады:

Соңғы жарқырау түсі мен түйіршік өлшемі жеткізушінің бекітілген үлгісіне сәйкес болуы тиіс.

Бекітілгеннен кейін сол үлгі жобаның көрнекі эталонына айналады.

Өнімнің техникалық құжаттарын сұраңыз

Коммерциялық жобаларда мердігерден немесе жеткізушіден мыналарды ұсыну талап етілуі мүмкін:

• TDS

• SDS / MSDS

• өнім сипаттамасы

• қаптама туралы ақпарат

• қолда бар сынақ есептері

• төсеу ұсынымдары

Құжаттарға қойылатын нақты талаптар жоба мен нарыққа байланысты.

Маңыздысы оларды соңғы сәтте сұратпай, сатып алуға дейін көрсету.

Партиялардың біркелкілігіне қойылатын талаптарды қосыңыз

Ірі жобаларда материал бірнеше жөнелтіліммен жеткізілуі мүмкін.

Сипаттама төмендегілердің ақылға қонымды біркелкілігін талап ете алады:

• түйіршік өлшемі

• жарқырау түсі

• күндізгі көрініс

• материал сипаттамалары

Көрнекі біркелкілік аса маңызды болса, мүмкіндік болғанда жеткізушіден қажетті мөлшерді бір жоба партиясы ретінде резервтеуді немесе өндіруді сұрауды қарастырыңыз.

Қаптама туралы ақпаратты анықтаңыз

Қаптама логистика үшін де, нысанда өңдеу үшін де маңызды болуы мүмкін.

Пайдалы ақпаратқа мыналар кіруі мүмкін:

• әр қаптың таза салмағы

• әр паллеттегі қап саны

• паллет өлшемдері

• жобаның жалпы салмағы

• экспорттық қаптау әдісі

Халықаралық жобаларда бұл сатып алушыларға тасымалдау және нысанда сақтау талаптарын бағалауға көмектеседі.

Қосымша материалды жоспарлаңыз

Ірі жобаларға мына мақсаттар үшін шағын резервтік мөлшер қажет болуы мүмкін:

• төсеу кезіндегі шығын

• болашақта жамау

• жөндеу

• құрылыстан кейін сәйкестендіру

Жоба талап етсе, BOQ-ға белгіленген резервтік мөлшерді немесе пайызды қосуға болады.

Сәйкес толтырғышты сақтап қою болашақ күтімді жеңілдетеді.

Қабылдау критерийлерін анықтаңыз





Пайдалы сипаттама қанағаттанарлық дайын беттің қандай болатынын түсіндіруі керек.

Қабылдаудың ықтимал тармақтары:

• толтырғыштың біркелкі таралуы

• үлкен, жоспарланбаған бос аймақтардың болмауы

• түйіршіктердің берік бекітілуі

• қолайлы бет текстурасы

• айтарлықтай бос толтырғыштың болмауы

• көрнекі көріністің бекітілген үлгіге сәйкес болуы

• жарқырау түсінің бекітілген материалға сәйкес болуы

Нысанда шынайы тексеру мүмкін емес жұмыс сипаттамаларына қойылатын талаптарды жазудан аулақ болыңыз.

Мүмкіндігінше бекітілген үлгі панелін көрнекі эталон ретінде пайдаланыңыз.

Сынақ жағдайларынсыз жарқырау ұзақтығын көрсетпеңіз

Сипаттамада жиі жіберілетін қате:

«12 сағат жарқырау».

оның қалай сыналатынын анықтамай жазу.

Жарқырау нәтижесі мыналарға байланысты:

• жарық жинау көзі

• жарық жинау ұзақтығы

• бақылау уақыты

• қараңғылық деңгейі

• өлшеу әдісі

Фотолюминесценттік сипаттамалар туралы деректер маңызды болса, анықталмаған жарнамалық мәлімдеменің орнына құжатталған сынақ ақпаратын талап етіңіз.

Көптеген сәулет жобаларында бекітілген үлгі мен қолда бар техникалық сынақ деректері салыстыруға жақсырақ негіз болады.

Тазалау және күтім жөніндегі ескертпелерді қосыңыз

Дайын жарқырайтын бет жарыққа ашық қалуы тиіс.

Күтім ескертпелеріне мыналар кіруі мүмкін:

• тұрақты тазалау

• жапырақтар мен кірді кетіру

• бос толтырғышты тексеру

• үйлесімді жөндеу әдістері

• жарқырайтын бетті көрінетін күйде ұстау

Бұл әсіресе мына жерлерге қатысты:

• саябақтар

• орман жолдары

• бақтар

• көгалдандырылған курорттар

онда органикалық қоқыс тез жиналуы мүмкін.

Материал жеткізуді төсеуге жауапкершіліктен ажыратыңыз

Бұл жоба құжаттамасында әсіресе маңызды.

Фотолюминесцентті толтырғыш жеткізушісі материалды береді.

Төсем мердігері сол материалды толық жол жабыны жүйесіне енгізуге жауапты.

Бұл рөлдерді шатастырмау керек.

Сондықтан сипаттамада мыналарды ажыратуға болады:

Материал жеткізушісіне қойылатын талаптар

және

Төсеу мердігеріне қойылатын талаптар.

Бұл кейін мәселе туындаса, жауапкершілікті нақтылайды.

BOQ сипаттамасының мысалы

Қарапайым BOQ тармағы мынадай болуы мүмкін:

Сыртқы жолға арналған фотолюминесцентті толтырғыш

Бекітілген көк-жасыл жарқырайтын толтырғышты, 5–10mm түйіршік өлшемін, бетке таратуды, енгізуді, әрлеуді және бекітілген үлгі панелінің көрінісіне қол жеткізуге қажетті барлық байланысты жұмыстарды қамти отырып, сыртқы жаяу жүргіншілер төсеміне фотолюминесцентті толтырғышты жеткізу және төсеу.

Соңғы тығыздық, беттің ашықтығы және көрнекі әрлеу бекітілген күндізгі және түнгі үлгіге сәйкес болуы тиіс.

Материалды бекітуге дейін техникалық деректер, қауіпсіздік құжаттары және өнім сипаттамалары ұсынылуы тиіс.

Бұл мынадан әлдеқайда пайдалы:

«Жарқырайтын тас — 500 kg».

Материалды бекітуге ұсыну тізімінің мысалы

Бекітуге дейін жеткізушіден мыналарды ұсынуды сұрауға болады:

Өнім атауы: Фотолюминесцентті толтырғыш

Түс: Көк-жасыл

Түйіршік өлшемі: 5–10mm

Қолданылуы: Сыртқы бетон жаяу жол

Қаптама: ___ kg/қап

TDS: Ұсынылды

SDS/MSDS: Ұсынылды

Үлгі: Ұсынылды

Сынақ есебі: Бар болса

Төсеу ұсынымы: Ұсынылды

Бұл сатып алуды басқаруды әлдеқайда жеңілдетеді.

Сипаттамадағы жиі кездесетін қателер

Тек «Жарқырайтын тастар» деп жазу

Нақты баға есептеу үшін тым жалпылама.

Түйіршік өлшемін анықтамау

Мердігерлер мүлде әртүрлі материалдарға баға ұсынуы мүмкін.

Жабу тығыздығын анықтамау

Материал мөлшері күрт өзгеруі мүмкін.

Үлгі панелін өткізіп жіберу

Соңғы нәтижені бақылау қиындайды.

Тек күндізгі көріністі бекіту

Түнгі нәтиже күтілгенге сәйкес келмеуі мүмкін.

Жарқырауға қатысты шынайы емес талаптарды көрсету

Жұмыс сипаттамаларына қойылатын талаптарда сынақ жағдайлары анықталуы тиіс.

Төсеуді елемеу

Жақсы материалдың өзі дұрыс енгізілмесе, нашар нәтиже көрсетуі мүмкін.

Сипаттама жазудың тиімдірек тәсілі

Мына ретпен ойластырыңыз:

Қолданылуы

→ Негіз

→ Жарқырау түсі

→ Түйіршік өлшемі

→ Жабу тығыздығы / Өрнек

→ Төсеу

→ Беттің ашықтығы

→ Үлгіні бекіту

→ Техникалық құжаттар

→ Қабылдау критерийлері

Бұл реттілік жобаның іс жүзінде қалай жобаланып, орындалатынын көрсетеді.

Жиі қойылатын сұрақтар

BOQ-да kg/m² көрсетілуі керек пе?

Қолдану тығыздығы әлдеқашан сыналған болса, көрсетуге болады. Әйтпесе соңғы шығын мөлшерін анықтау үшін бекітілген үлгі панелін пайдалануға болады.

Түсті тек атауымен көрсету керек пе?

Маңызды жобаларда соңғы көрнекі эталон ретінде бекітілген нақты үлгіні пайдаланыңыз.

Түйіршік өлшемін қосу керек пе?

Иә. Түйіршік өлшемі көрініске, текстураға және материал шығынына қатты әсер етеді.

Үлгі панелі қажет пе?

Ірі немесе көрнекілігі маңызды жобалар үшін ол өте ұсынылады.

Техникалық құжаттарды сұрату керек пе?

Коммерциялық жобаларда сатып алу талаптарына байланысты TDS, SDS/MSDS, өнім сипаттамалары және қолда бар сынақ ақпараты қажет болуы мүмкін.

Бір сипаттаманы бетонға да, асфальтқа да қолдануға бола ма?

Өзгертусіз болмайды. Жол жабыны жүйелерінің төсеу талаптары әртүрлі.

Қорытынды ойлар

Жақсы фотолюминесцентті толтырғыш сипаттамасы үш нәрсені нақтылауы керек:

қандай материал қажет екенін

оны қалай төсеу керегін

және

дайын бет қандай болуы керегін.

Осы үш тармақ анықталса, мердігерлер жоба бағасын дәлірек есептей алады, ал жеткізушілер дұрыс өнімді тиімдірек ұсына алады.

Ірі төсеу жобаларында бекітілген үлгі панелі негізгі эталон болуы керек.

Ол мыналарды байланыстырады:

жобалық ниет + материал таңдау + төсеу + соңғы қабылдау.

Бұл техникалық терминдердің ұзақ тізімін жазудан гөрі әлдеқайда көп мәселенің алдын алады.
